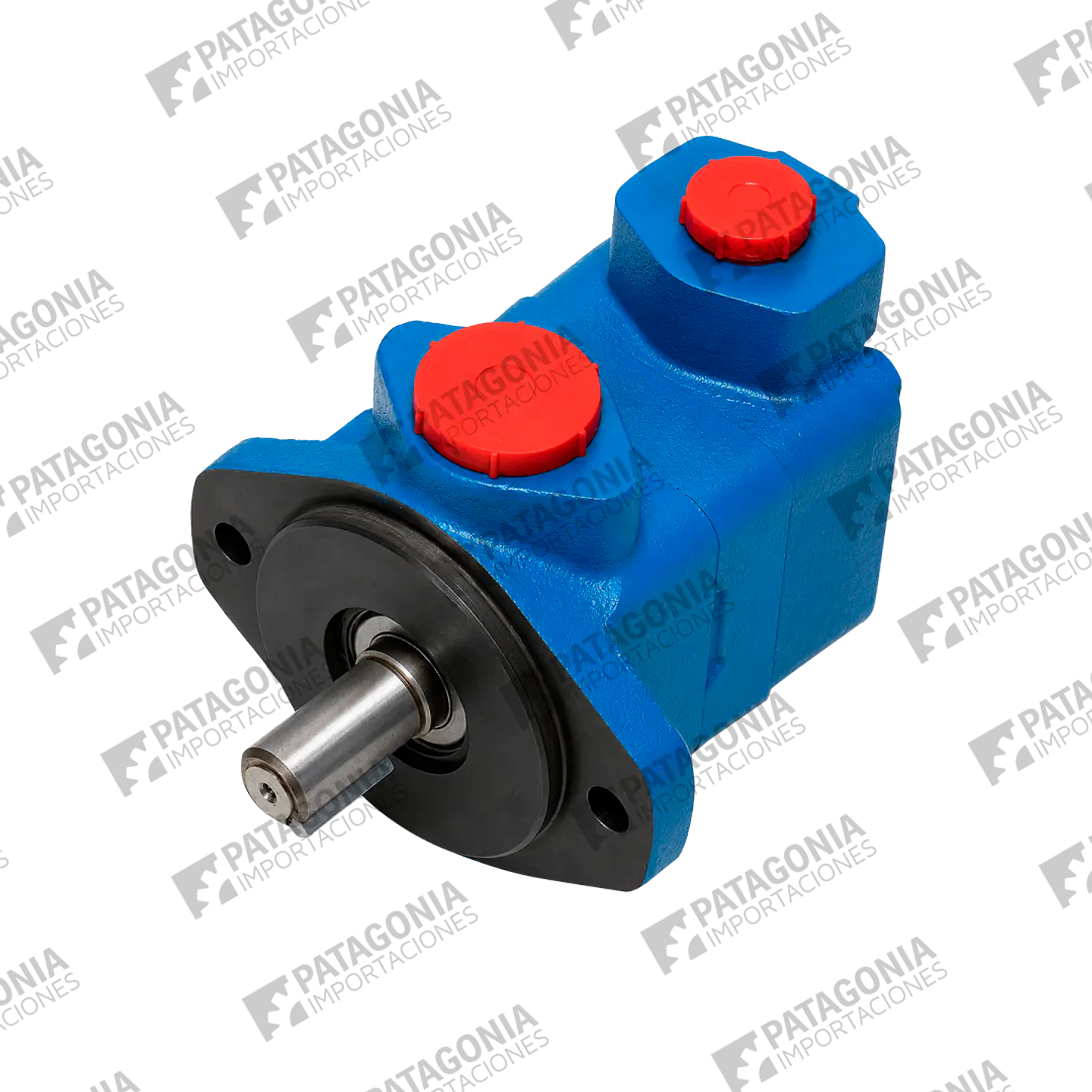

Bomba Hidráulica Simple V10

Descripción

La Bomba V10-1P3P-1C es una bomba hidráulica simple de paletas de desplazamiento fijo, perteneciente a la reconocida serie V10. Su diseño compacto, robusto y eficiente la convierte en una excelente solución para sistemas hidráulicos industriales y móviles que requieren caudal estable, funcionamiento suave y alta confiabilidad.

Con una capacidad nominal de 3 GPM, esta bomba está diseñada para proporcionar un suministro uniforme de aceite hidráulico en aplicaciones de caudal moderado, ofreciendo una excelente combinación entre tamaño compacto, eficiencia y facilidad de instalación.

Características principales

Serie: V10
Modelo: V10-1P3P-1C
Tipo: Bomba hidráulica simple de paletas
Configuración: Una sección
Desplazamiento: Fijo
Capacidad nominal: 3 GPM
Montaje: Brida SAE-A de 2 pernos
Entrada: 1" NPT
Salida: 1/2" NPT
Eje: Recto con chaveta
Diámetro del eje: 3/4" / 19,05 mm
Chaveta: 3/16"
Orientación de salida: C – en línea con la entrada
Construcción: Compacta y robusta
Tecnología: Bomba hidráulica balanceada de paletas

Diseño compacto y eficiente

La serie V10 está diseñada para ofrecer un excelente rendimiento hidráulico dentro de un conjunto compacto, facilitando su instalación en equipos donde el espacio disponible es limitado.

Su sistema de paletas proporciona una entrega uniforme del fluido hidráulico, ayudando a mantener un funcionamiento estable y reduciendo las pulsaciones del circuito.

Capacidad nominal de 3 GPM

La configuración V10-3 utiliza un conjunto rotativo dimensionado para una capacidad nominal de 3 GPM, siendo apropiada para sistemas que requieren un caudal hidráulico controlado y estable.

Esta característica la convierte en una excelente alternativa para circuitos auxiliares, unidades hidráulicas compactas y diferentes sistemas industriales o móviles.

Eje y montaje

La bomba utiliza un eje recto de 3/4" (19,05 mm) con chaveta de 3/16", proporcionando una conexión mecánica sencilla y robusta con el sistema de accionamiento.

Su montaje mediante brida SAE-A de 2 pernos facilita la instalación y permite utilizarla en una amplia variedad de equipos hidráulicos.

Conexiones hidráulicas

La configuración 1P3P incorpora conexiones hidráulicas roscadas NPT:

Entrada / Succión: 1" NPT
Salida / Presión: 1/2" NPT

El código de orientación C indica que el puerto de salida se encuentra en línea con el puerto de entrada, facilitando la identificación de la configuración correcta al momento del reemplazo.
